Высокая достоверность показаний:
до R160

Встроенный радиомодуль для передачи данных по радиоканалу

Разработка и производство осуществляется в Беларуси

BY

Собственная технология передачи данных - NERO UNB

NERO UNB

Широкая аналоговая база компонентов и комплектующих

Монтаж и настройка занимает 20-30 минут

до 10 лет работы от одной батарейки

Межповерочный интервал 5 лет

Предназначены для измерения объёма холодной и горячей питьевой или чистой технической воды в полностью заполненных закрытых трубопроводах с максимально допускаемым рабочим давлением 1,6 МПа и с максимально допускаемой рабочей температурой до 90°С.

Счётчики осуществляют подсчёт, интегрирование (накопление) и перевод количества оборотов крыльчатки в объём воды для последующего отображения на устройстве и передачи собранной информации по радиоканалу на базовую станцию.

Счётчики используются при монтаже на трубопроводах с номинальным размером DN15 в вертикальном и горизонтальном расположении, в зависимости от исполнения.

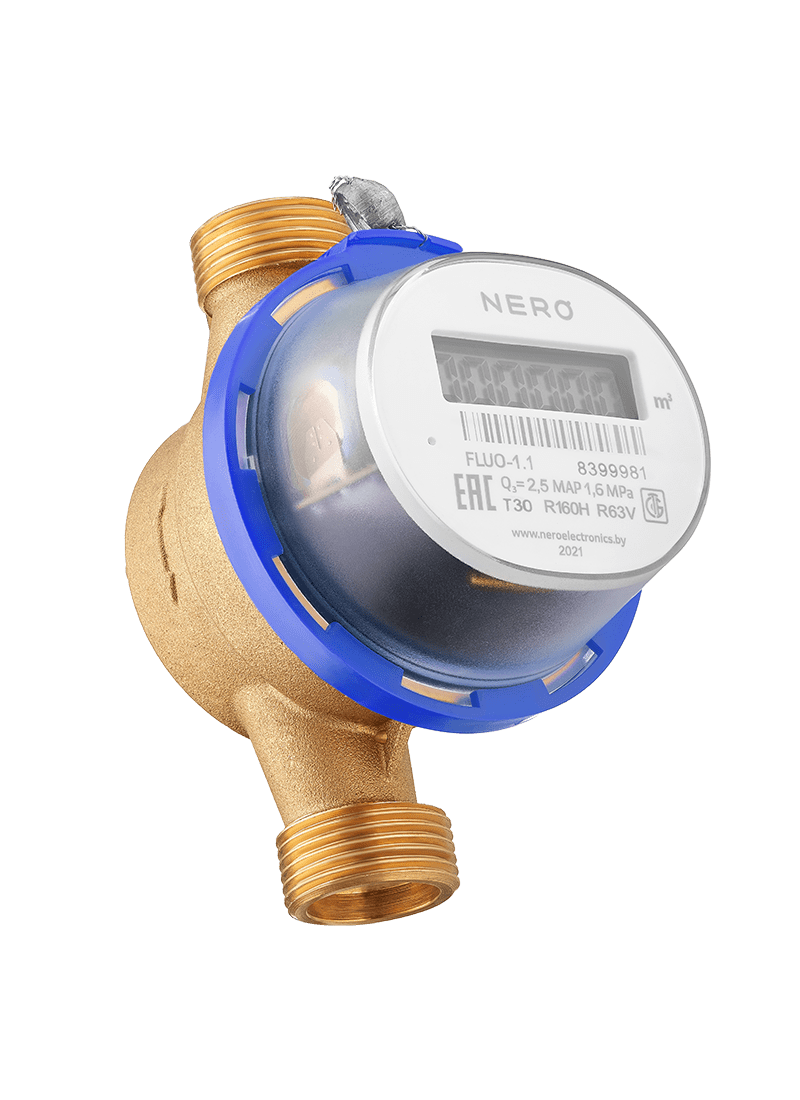

Умные крыльчатые счетчики воды FLUO

Назначение

Cчётчики воды крыльчатые FLUO-1.3, FLUO-1.4

Cчётчики воды крыльчатые FLUO-1.1, FLUO-1.2

Cчётчики воды крыльчатые FLUO-1.3, FLUO-1.4

110

76

110

Cчётчики воды крыльчатые FLUO-1.1, FLUO-1.2

79

80

Технические параметры и габариты

96

Технические характеристики

Параметр

Значение

Метрологический класс точности

2

Динамический диапазон (R), при горизонтальной установке (H)

до R160

Максимальный расход потребления воды (Q4), м3/ч

2 ; 3,125

Номинальный расход потребления воды (Q3), м3/ч

1,6 ; 2,5

Температурный класс (Т), °C

от 0,1 до 90

Диаметр подключения (DN)

DN15

Радиочастотный диапазон, на котором происходит отправка информации, МГц

863 - 870

Стандарт защиты класса

IP67

Принцип работы счётчиков заключается в отсчете числа оборотов крыльчатки, количество которых пропорционально объему воды, с последующим отображением данных на ЖКИ.

В соответствии с принципом действия, счётчики обеспечивают выполнение следующих функций:


• преобразование механического вращения крыльчатки расходомера в электрический сигнал;
• преобразование электрического сигнала в данные об объёме воды;
• отдельное хранение данных об объёме воды, прошедшем через счётчики в прямом направлении, нарастающим итогом;
• регистрация и индикация обратного потока воды;
• вывод информации из подменю на ЖКИ;
• вывод информации системы встроенного контроля на устройство индикации;
• передача данных по радиоканалу с интервалом не реже 1 раз в сутки, не чаще 1 раза в 5 минут.

Показания счётчиков сохраняются в энергонезависимой памяти не реже одного раза в сутки, непосредственно перед передачей по радиоканалу.

Как работает крыльчатый счётчик

Принцип дествия

Поток воды

Крыльчатка

Поверка счётчиков проводится при выпуске из производства, после ремонта и в эксплуатации по методике поверки СТБ 8046-2015 «Система обеспечения единства измерений Республики
Беларусь. Счётчики холодной питьевой воды и горячей воды. Методика поверки».

Периодическая поверка счётчиков проводится в объеме и с периодичностью, изложенном в СТБ 8046-2015 «Система обеспечения единства измерений Республики Беларусь. Счётчики холодной питьевой воды и горячей воды. Методика поверки».
При отрицательных результатах поверки ремонт и регулировка счётчиков осуществляется уполномоченной организацией.

Как осуществляется поверка

Поверка счётчика
